从机械结构到动态编程 - 喷泉摇摆机构的机械设计与变频调速技术深度解析

引言

水景喷泉的魅力，很大程度上源于水的动态变化。在广场中心、商业综合体入口或公园湖畔，那些随音乐轻盈摆动、旋转起舞的喷泉，绝非水的自然流动，而是精密机械结构与智能电控系统共同编织的水舞。

当代水景喷泉的动感核心，由两大技术支柱构成：一是喷泉摇摆机构——负责“怎么动”，通过连杆、齿轮、推杆等机械传动实现喷头的摆动、旋转与复合轨迹运动；二是变频调速技术——负责“动多高”，通过调节水泵电机转速实现水柱高度的瞬时响应与流量连续控制。

两者的结合，使喷泉不再是单向喷射的静态景观，而成为可编程、可变参、可叙事的动态艺术载体。本文将从机械设计与电气控制两个维度，深度解析摇摆喷泉的传动原理、变频调速的核心逻辑，以及两者如何协同工作。

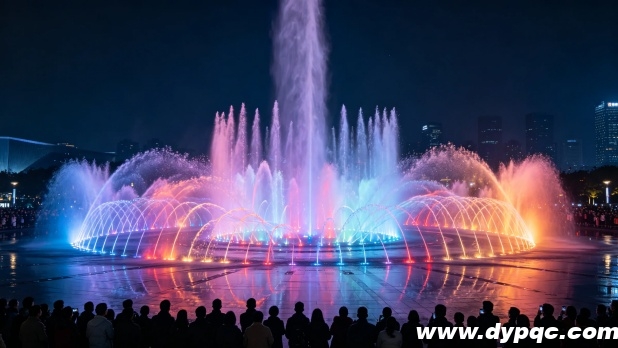

数控喷泉形成丰富壮观的水舞效果

一、喷泉摇摆机构的分类与机械原理

1.摇摆喷泉的两大技术路线

喷泉的摇摆运动实现方式，可以归纳为两个技术路线。

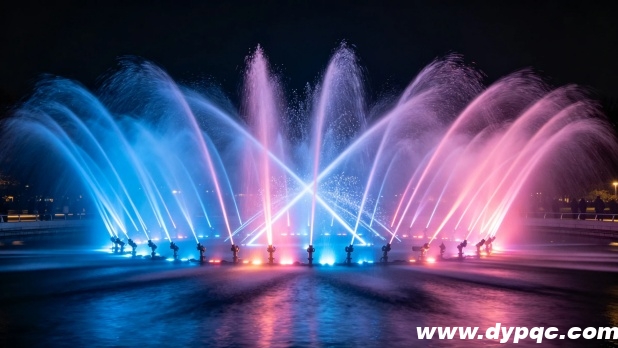

机构摇摆喷泉：喷头安装在可活动的摇摆机构上，由水下电机带动连杆、曲柄、推杆等机械传动部件，使喷头沿设定轨迹往复摆动。这种方式结构相对简单、成本可控，在水下电机带动下，可使喷头按预置轨迹往复摆动，适用于周期性较规整的运动场景，例如横向摆扫、纵向的上下起伏或圆弧轨迹的水型组合。

数码摇摆喷泉：采用步进电机或伺服电机作为驱动核心，喷头本身即集成了独立的驱动单元。通过控制系统向驱动电机发送数字脉冲信号，电机带动喷头实现精确的角度偏转、转动或多自由度组合动作。运动角度、速度均可由控制系统数字化编程，无需依赖庞大的机械连杆系统。

两类方式的取舍，取决于项目的空间条件、水型复杂度与预算约束。机构式适合动作规整的阵列化喷泉；数码式则因每台喷头独立可控，在编程灵活性和动作丰富度上具有明显优势。

2.几种典型的机械摇摆机构

在工程实践中，以下几类机械摇摆机构应用较为广泛。

径向摇摆装置：由摇摆电机、电机推杆、主推杆、传动轴及立管等部件构成，电机推杆的直线运动通过传动轴转换为立管（出水管）的径向摆动，单支喷头的径向摆动角度可达±60°。当多支喷头安装在圆周上，通过万向轴节相互联接时，只要摆动电机的力矩足够，即可驱动圆周上所有喷头同步实现径向摆动。

连杆式摇摆机构：采用平行四连杆或曲柄滑块机构，由摇摆电机通过减速机驱动连杆，带动整个喷头架同步摆动。其优点是传动系统结构紧凑、喷头布列密度高，且所有零部件具有通用性，便于后期维护。

正弦传动式摇摆机构：采用摇摆电机驱动正弦传动机构，带动由滚轮支撑的动力圈，在圆周方向做往复运动，驱动安装在环形主进水管上的多个径向摆动单元同步摆动。连杆结构两端的关节具有多个自由度，使运动传递更可靠、更精确，同时降低了系统功耗。

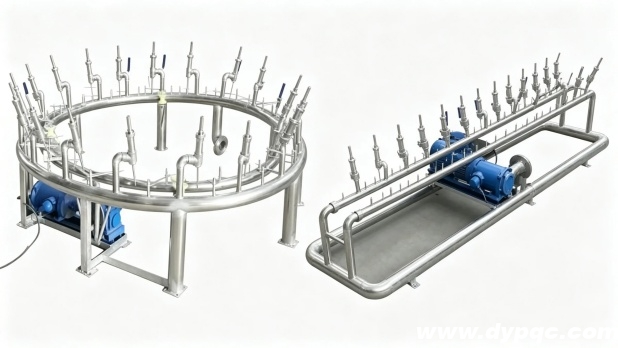

机械摇摆机构

3.数控摇摆的关键技术突破

机械摇摆机构在空间自由度上存在明显局限：固定式摇摆喷头无法实现动态摇摆，联动式摇摆喷头一般只能实现径向或轴向单一方向的往复运动，难以实现三维空间内的任意万向摇摆。即便将多种结构组合，由于存在缠线问题，水平方向的旋转角度往往被限制在一周以内。

直驱式数控喷头过两个维度的无限制旋转设计解决了这一难题，它将蜗轮蜗杆减速机与喷头本体融合，直接将电机的旋转运动传递给出水管，实现喷头自身的旋转。

一维数控喷泉通常指喷头仅在一个平面内（如水平方向）摆动；而通过在正交方向增加第二套驱动系统，则可升级为二维数码喷头，实现更为复杂的空间轨迹。

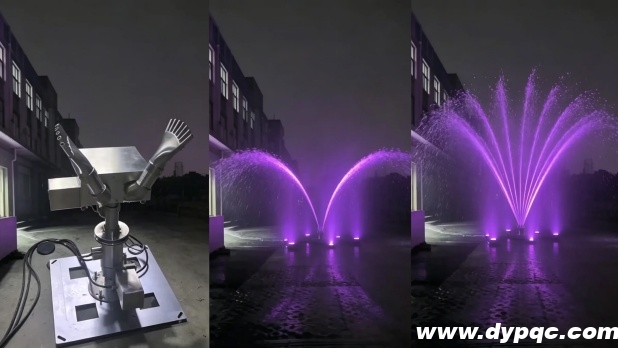

复杂的二维数控喷头与调试效果

二、变频调速：让水柱“活”起来

如果说摇摆机构决定了水景的空间轨迹，变频调速技术则赋予了水柱动态的高度变化能力，当水柱能随音乐旋律即时攀升与回落，它的“生命感”才真正被激活。

1.变频调速的工作原理

传统喷泉水泵接入工频电源后，电机转速恒定，水柱高度只能通过开关阀门或切换水泵组合来改变水压，这种方式响应慢、阶跃感强，无法实现平滑、连续的高度变化。

变频调速技术基于交流电机的同步转速与电源频率成正比的特性，彻底改变了这一局面。音频信号经控制器处理转换为标准工业控制信号后（0-10V模拟量）传送至变频器，实时线性地调整输出给水泵电机的电源频率（通常在0-50Hz），从而无级调节水泵的转速。

比如，当音乐信号平缓时变频器降低输出频率，水泵转速下降，水柱柔和低垂；音乐信号激昂时变频器提升输出频率，水泵转速升高，水柱瞬间拔地而起。

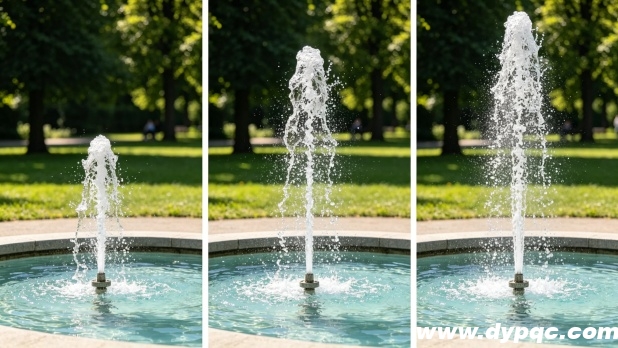

水柱在变频器控制下呈高低变化

2.关键工程指标

变频调速在喷泉工程中的应用有几个需要重点关注的指标。

动态响应速度：音乐喷泉要求水形与音乐信号实现毫秒级同步，变频器加减速时间最短可设定至0.1秒，使水柱变化能紧密贴合音乐节奏的起伏；

节能效益：使用变频控制的音乐喷泉相比传统定频方案可节能30%至50%。当音乐节奏平缓时，变频器降低水泵转速以节约能耗；只有需要在音乐高潮部分呈现强烈水型效果时，才输出高频驱动水泵全力运转；

软启停保护：电机直接启动会产生3到5倍的启动电流冲击，同时对管道造成水锤效应。变频调速的软启动功能使电机以平缓的加速度从零转速逐渐升至目标转速，有效消除了对电网和管道系统的冲击，显著延长设备使用寿命。

3.工程调试中的注意事项

变频器在喷泉工程调试中，以下几个问题值得特别关注。

谐波干扰问题：变频器运行时，其输入输出侧会产生高次谐波，可能通过传导、辐射或耦合方式干扰音频系统和灯光控制信号，导致音响播放出现刺耳噪音。调试时可采取降低变频器载波频率、可靠接地、动力线与信号线分槽走线、音频系统供电与变频器电源隔离等措施加以抑制；

水路切换精度：变频调速配合电磁阀组可在毫秒级完成水型切换，但阀门响应时间、管道压力波动等因素均需在调试阶段反复校准；

环境适应性：大跨度项目中，变频器与受控电机的距离可能达到百米级别，长距离传输对信号衰减和抗干扰能力都提出了更高要求。

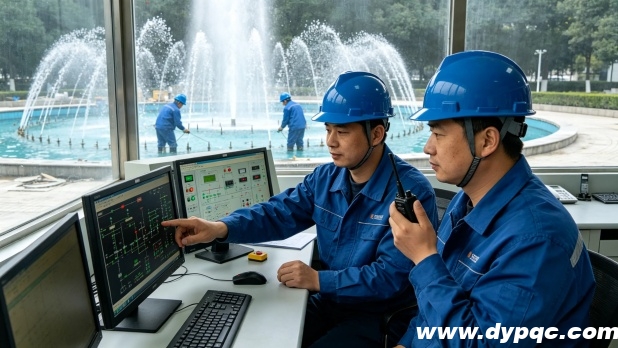

喷泉调试现场

三、摇摆机构与变频控制的协同

摇摆机构与变频调速本质上是两套并行系统，机构决定喷头朝哪个方向喷，变频器决定喷多高，将它们整合在同一控制系统下时，便产生了真正的动态效果。

1.协同控制的基本架构

一套完整的摇摆喷泉控制系统通常包含以下层级：音频分析模块采集音乐信号并提取频率、幅值等特征参数；PLC或专用喷泉控制器作为核心，执行时序、顺序、条件控制逻辑，分别向变频器和摇摆电机驱动器发送指令；变频器接收指令后调节水泵转速以实现水柱高度变化；摇摆电机驱动器控制步进电机或伺服电机，执行预设的摆动或旋转轨迹。

2.典型的协同应用场景

水秀表演场景中，摇摆机构与变频控制的配合贯穿始终，以径向摇摆喷泉为例，每个喷头在±55°范围内往复摆动的同时，变频器同步调节水柱高度，使每一股水流在空间中既能动态移动又能变化姿态。

多喷头阵列协同工作时，各单元之间的相位差和运动同步性依赖于精细的时序控制。在水景设计与工程实践中，这种协同控制需要在节目编排阶段提前规划，将音乐的情感曲线、水柱的高度变化曲线和喷头的运动轨迹曲线进行统一的时序映射。

3.未来发展趋势

从工程技术的发展趋势来看，喷泉摇摆机构和变频控制技术正在向更智能化的方向演进。

喷头的运动控制正从依赖复杂的连杆机构逐步过渡到独立数控单元，每台喷头自身就是一台可编程设备。模块化程度的提升也正在发挥作用，无论是机械摇摆装置还是数控摇摆单元，都开始强调零件的通用性与互换性，使系统的可维护性和扩展性得到改善。

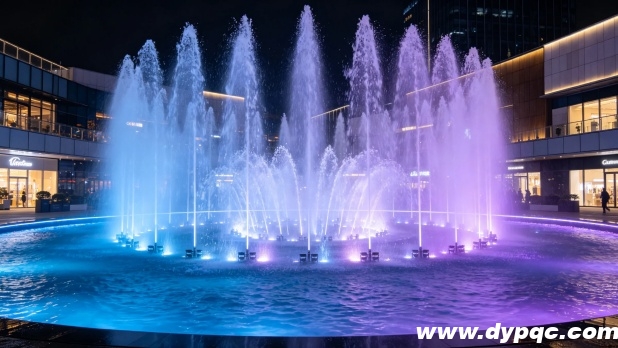

水柱随音乐节奏起伏摆动

四、技术问答模块（FAQ）

Q：一维数控喷泉和一维摇摆喷头是同一个概念吗？

A：一维数控喷泉使用的核心元件是一维摇摆喷头，两者在概念上通常互指。一维摇摆喷头由一个步进电机驱动，在单个平面内实现360°的圆周运动，属于单自由度运动设备；而一维数控喷泉则是在此基础上，通过控制系统对单个或多个喷头的摆动角度、速度进行数字化编程，形成各种动态水型组合。简言之，喷头是执行机构，数控喷泉是包含控制系统的完整设备。

Q：变频调速对水柱高度的控制精度如何？

A：变频器通过调节电机供电频率来控制水泵转速，进而改变水柱高度。实际工程中，现代变频器调速范围可达1:100，稳态精度可控制在±0.5%以内，动态响应时间最快可达20毫秒以内。配合高精度的音频分析模块和PLC控制算法，变频系统可以使水柱高度变化精准跟随音乐信号的强弱与起伏。

Q：摇摆喷泉的机械结构如何避免水下密封失效？

A：喷泉摇摆机构的水下密封是工程实践中的关键环节。不同类型的摇摆机构采用不同的密封策略：对于径向摇摆装置，立管与摆动机构的连接处通常采用机械密封（如轴封）与O型圈组合的双重密封结构；对于多翼数控摇摆设备，内管穿过减速器并固定于其中，摇摆机构套设于内管外部产生相对旋转，在旋转界面处设计有多道轴向密封；对于双轴复合旋转机构，两个旋转轴均配备独立的防水轴承和密封组件。此外，所有动力电缆和信号线均采用专门的水下防水电缆，确保在长期浸水环境下的电气安全。

Q：变频器参数调节中载波频率对喷泉表演有什么影响？

A：载波频率是变频器内部PWM调制的重要参数，对喷泉系统有直接影响。一方面，降低载波频率可以有效抑制变频器运行产生的高次谐波干扰，减少对音频系统和灯光控制信号的干扰，避免音乐播放中出现刺耳噪声。另一方面，载波频率降低后电机的运行噪声可能有所上升，且电流波形畸变率相应增大，需要在抗干扰性能和电机运行品质之间找到平衡点。

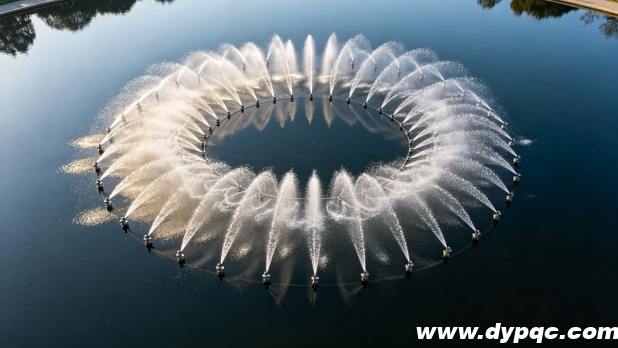

圆形摇摆喷泉形成动态的水之花环
